连接工具

快捷键:O 或者 Ctrl+F2

连接工具( tool-connector )可以用来绘制流程图。使用连接工具绘制的流程图,当被连接的对象移动位置时,连接线会保持连接不断开,且可以将对象标记为避开连接线,这样连接线会自动绕开被标记的对象。

操作方法

  1. 切换到连接工具( tool-connector );

  2. 移动鼠标到某个要连接的对象上方,对象中心会显示一个小方块;

  3. 点击小方块,并拖动鼠标到下一个要连接的对象上;

  4. 下一个要连接的对象也会显示一个小方块,点击此小方块;

  5. 两个对象连接完成。

  6. (小方块为连接线的控制手柄)

  7. (用连接器工具点击连接线会显示连接线的控制手柄)

  8. (用连接器工具点击控制手柄,可以断开或重新连接对象)

  9. (可以通过工具选项中的 间隙 数值来设置连线与对象的最小距离)

  10. (可以通过工具选项中的( 1avoid )和( 2ignore )选项来设置连接线是否绕开对象)

  11. (可以通过工具选项中的 弯曲 数值来设置连接线拐角的圆角程度)

  12. (可以通过菜单 对象→填充和描边 中的描边样式→标记来为连接线设置箭头)

工具选项

  1. ( 1avoid ):连接线绕开选中的对象。

  2. ( 2ignore ):连接线不绕开选中的对象。

  3. ( 3orthogonal ):连接线为直角折线。

  4. ( 弯曲 ):连接线直角拐角的圆角程度。

  5. ( 空隙 ):连接线与连接对象之间的最小间距。

  6. ( 6distribute-graph ):自动调整连接的网络。

  7. ( 长度 ):自动重新排列时,此选项可以设置连接线的近似长度。

  8. ( 8directed ):待更新

  9. ( 9remove-overlaps ):禁止重叠。

  10. ( 以下为 对齐与分布 中自动排列相关的选项 )

    ../../_images/19-1.png

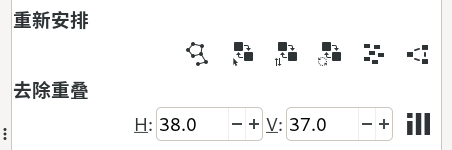

    图 19-1: 对齐与分布 中选项与图标

  11. ( 6distribute-graph ):自动调整连接的网络。

  12. ( 10exchange-positions ):交换选取对象的位置:选取位置。

  13. ( 11exchange-positions-zorder ):交换选取对象的顺序:堆叠顺序。

  14. ( 12exchange-positions-clockwise ):交换选取对象的顺序:顺时针旋转。

  15. ( 13random ):两个方向随机移动对象。

  16. ( 14unclump ):解散对象,以边边距离相等为目标。

  17. ( H ):对象边缘间最小水平间距。单位为像素。

  18. ( V ):对象边缘间最小垂直间距。单位为像素。

  19. ( 9remove-overlaps ):点击此图标,会按H值和V值来移动选中对象,调整对象间距;这个功能可以快速分离重叠的对象。如果对象间的距离已经大于H值/V值,则不移动对象。

未完稿
