节点工具

快捷键:N 或者 F2

节点工具( tool-node )可以用来编辑贝塞乐曲线上的节点。通过编辑节点,您可以对曲线进行细微控制和复杂调整,从而创建复杂而精确的路径。

提示

Y 驿窗注:节点工具( tool-node )是非常专业的路径编辑工具,绝大多数与图形图像有关的软件都会有节点工具。所以,如果您希望成为行业内的专业人员,请熟练掌握节点工具。

操作方法

  1. 切换到节点工具;

  2. 点击路径以选中该路径;

  3. 点击该路径上的某个节点以选中该节点;

  4. 此时可以对节点进行编辑,比如移动节点位置,调整节点的手柄等;

  5. 移动节点:点击并拖动节点即可;

  6. 调整手柄:点击节点以显示手柄,然后点击并拖动手柄上的圆点即可;(重点是调整手柄的方向和长度)

  7. 删除节点:选中节点后按Del键或者Backspae键即可;

  8. 添加节点:在目标位置双击鼠标即可;目标位置必须在曲线上;

  9. 删除手柄:点击节点以显示手柄,然后按住Ctrl键不松手,再点击手柄端部的小圆点即可。

  10. 添加手柄:如果某个节点只有一个手柄或者没有手柄,想添加一个手柄,可以先按住Shift键不松手,然后在节点上点击并拖动一段距离,然后松开鼠标和Shift键即可。

  11. 节点工具也可以直接点击并拖动相邻两个节点之间的线段,从而改变曲线形状。

  12. 按空格键可以临时切换到选择工具( tool-select ),再按空格键则切换回节点工具。

关于节点

节点是构成贝塞尔曲线的重要组成部分。节点的手柄可以对节点进行细微而精确的调整。

../../_images/8-1-1.png ../../_images/8-1-2.png ../../_images/8-1-4.png

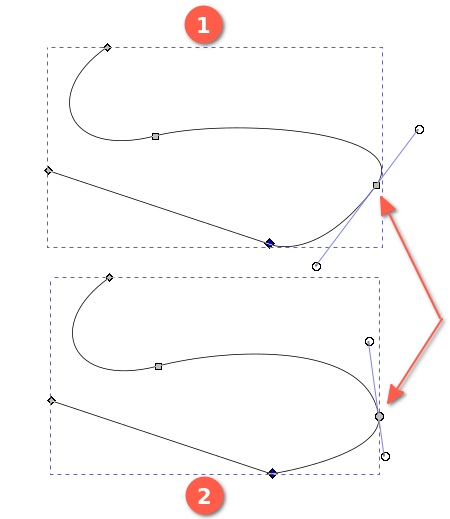

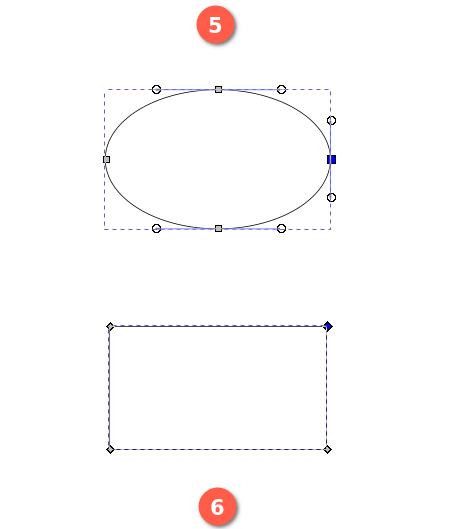

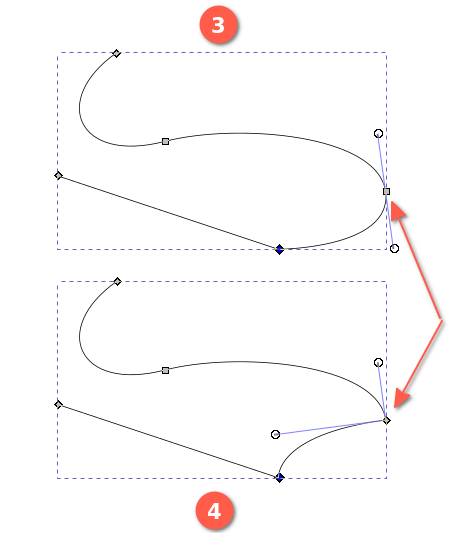

图 -1:贝塞尔曲线的构成 (点击查看大图 )

节点类型
节点分为平滑节点、自动平滑节点、对称节点、尖角节点(也叫非平滑节点)四种类型。这四种类型可以相互转换。

另外,如果节点位于开放路径的起点或终点,那么,起点节点和终点节点也称为端点。端点一定是尖角节点。

节点操作

  1. 使用节点工具( tool-node )可以选中单个节点或多个节点,并可以对节点进行编辑。

  2. 上面图-1中,1号、2号、3号、4号这四条曲线基本相同,都是五个节点+四条线段,且箭头所指的节点都显示了两个手柄;这4条曲线仅箭头位置的节点类型有所不同,这个不同导致曲线形状产生差异。

  3. 1号曲线箭头位置的节点是一个小正方形,节点本身及两个手柄三者都在一条直线上。小正方形,且节点本身及手柄都在一条直线上,这表示该节点的类型为平滑节点

  4. 平滑节点的特点是:节点与两个手柄三者共同所在的直线与曲线在节点处正好相切。

  5. 1号曲线箭头位置节点的左上方向还有一个同类型平滑节点(小正方形)。

  6. 1号曲线最上方有一个菱形节点,下方直线段也有两个菱形节点;菱形节点表示该节点类型是尖角节点(非平滑节点)。

  7. 尖角节点的意思是指,节点两侧的曲线,在节点处的切线并不在同一条直线上;或者,只有一条手柄或没有手柄的节点,也叫尖角节点。

  8. 尖角节点会导致曲线看起来不平滑,显得有些突兀。

  9. 上面图-1中,4号曲线一共有五个节点,其中只有一个节点是平滑节点(正方形),另外四个节点都是尖角节点(菱形)。

  10. 尖角节点没有手柄时,表示所控制的线段是直线段,不是弯线。(节点两侧可以有两个手柄分别控制)

  11. 上面图-1中,2号曲线被箭头指向的节点是一个小圆形;圆形表示该节点类型是一个自动平滑节点

  12. 自动平滑节点也是平滑节点,二者的区别是:平滑节点或其相邻的节点被移动位置时,该平滑节点的手柄不会有任何变化,手柄的长度和方向保持原样;而自动平滑节点或其相邻的节点被移动位置时,该自动平滑节点的手柄会相应地自动发生变化(长度和方向),以使路径保持整体平滑。

  13. 上面图-1中,3号曲线被箭头指向的节点是一个小正方形,正方形表示是平滑节点;另外,该节点的两个手柄的长度是相等的;平滑节点,且两侧手柄长度相同,这表示该节点类型是对称节点

  14. 对称节点一定是平滑节点;对称节点用语言描述就是:两侧手柄长度相同的平滑节点。

  15. 在调整对称节点的手柄的长度时,当一侧手柄长度发生变化时,另一侧手柄的长度会同时自动发生变化,以保持两侧手柄的长度始终相同。

  16. 对称节点的一个重要意义是,节点两侧的曲线会接近对称或完全对称(需要与其相邻节点配合);如果希望创建对称形状(弯线,非直线),那么应该使用对称节点。例如,上面编号为5的椭圆形总共有四个节点,全是对称节点,这导致椭圆形上下对称,左右也对称。

  17. 6号图形是矩形,虽然上下左右也对称,但因为都是直线段,所以四个角都是尖角节点。

  18. 对称形状如果使用直线段,那么不能使用对称节点,应该使用尖角节点。

  19. 5号椭圆形的四个节点中,最右侧的节点是深蓝色,其它三个节点是浅灰色;深蓝色表示被选中,浅灰色表示未选中。其它几个图形同理。

  20. 对于选中的节点,按键盘上的方向键时,节点位置会被移动,未选中的节点则不会移动位置。

  21. 1号、2号、3号、4号这四条曲没有完全封闭,所以称为开放路径;右侧的5号椭圆形和6号矩形都是完全封闭的,所以称为封闭路径。

  22. 开放路径有两个端点,相当于路径的起始点和结束点。端点只有一侧有线段,另一侧没有。端点也是节点。

  23. 封闭路径没有端点,因为所有节点的两侧都有线段。

  24. 四种节点类型是可以相互转换的,方法如下:

  • 按住Ctrl键不松手然后单击节点,会修改节点的类型;连续点击节点会使节点类型在平滑节点、自动平滑节点、对称节点、尖角节点四者之间循环切换。

    提示

    Y 驿窗注:如何查看节点类型?

    鼠标切换到节点工具( tool-node )后,把鼠标指针移动到目标节点上,然后可以在窗口底部的信息提示区域看到节点类型。

  • 或者,也可以按下面的方法转换节点类型:

    • 转换为平滑节点:选中节点后,按Shift+S即可,或者点击上方工具选项中的( 9type-smooth )图标;

    • 转换为自动平滑节点:选中节点后,按Shift+A,或者点击上方工具选项中的( 11type-auto-smooth )图标;

    • 转换为对称节点:选中节点后,按Shift+Y即可,或者点击上方工具选项中的( 10type-symmetric )图标;

    • 转换为尖角节点:选中节点后,按Shift+C即可,或者点击上方工具选项中的( 8type-cusp )图标;

../../_images/08-3.png

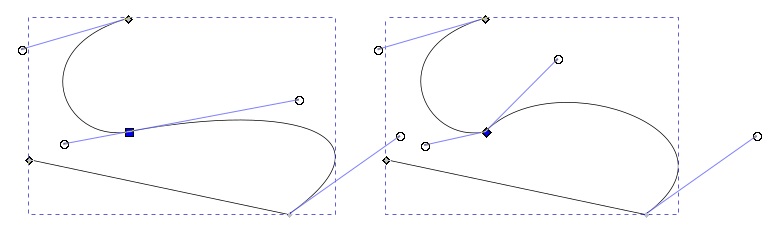

图 -2:平滑节点 (左图深蓝色小方块 )被改为尖角节点 (右图深蓝色小菱形 ),且其一个手柄的长度和方向做了调整,导致曲线不平滑

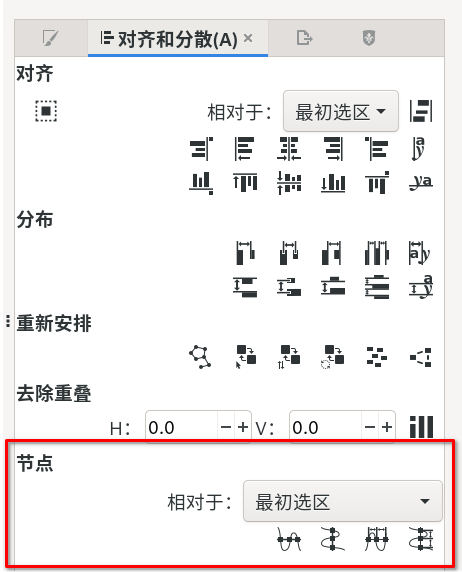

  1. 可以使用菜单 对象→对齐与分布 来对节点进行对齐操作,如下面图-3所示:(此功能仅在切换到节点工具时才会显示)

../../_images/02-4.png

图 -3:节点对齐与分布

节点手柄

  1. 节点手柄并不是曲线本身的一部分,而是用来辅助绘制曲线的工具。对于一段路径,当输出的时候,比如把路径打印到纸上,只会打印曲线本身,并不会打印节点的手柄。

  2. 上面图-2中,左侧曲线一共显示了四个小圆点,圆点与节点有直线连接。圆点及圆点与节点连接的直线称为节点手柄。

  3. 每一个平滑节点都有两个手柄。

  4. 尖角节点可能有两个手柄,也可能只有一个,或者一个也没有。

提示

Y 驿窗注:节点手柄的意义是控制节点一侧曲线的切线,所以,如果节点一侧没有切线存在,就不需要手柄。

  1. 用节点工具( tool-node )选中一条路径,然后点击某个节点,即可对该节点进行编辑和调整。

  2. 用节点工具( tool-node )点击并拖动手柄端部的小圆点,可以调整节点两侧曲线的形状。调整要素是修改手柄的长度和手柄的方向。

  3. 如果想在一个没有手柄的节点上添加手柄,可以先按住Shift键不松手,然后在节点上点击并拖动一段距离,然后松开鼠标和Shift键即可。

  4. 上面的操作会为节点添加一侧手柄,如果想添加另一侧手柄,重复上述操作即可。

  5. 如果想删除某一个手柄,可以先用节点工具( tool-node )选中该节点,此时会显示手柄,然后按住Ctrl键不松手,再点击目标手柄端部的圆点即可。

  6. 旋转手柄快捷键:

提示

Y 驿窗注:单侧手柄旋转

首先,单侧手柄旋转只对尖角节点有效;另三种节点无效,双侧手柄会同时旋转。

其次,Linux系统如果想调整单侧手柄,可能需要先以 框选 的方式来选中目标节点,然后再对手柄进行操作。(鼠标点击的方式选择节点可能会导致双侧手柄同时旋转)

  1. [ :以15°步进时针旋转选中节点的侧手柄。

  2. ] :以15°步进时针旋转选中节点的侧手柄。

  3. Ctrl+[ :以15°步进时针旋转选中节点的侧手柄。

  4. Ctrl+] :以15°步进时针旋转选中节点的侧手柄。

  5. Ctrl+[ :以15°步进时针旋转选中节点的侧手柄。

  6. Ctrl+] :以15°步进时针旋转选中节点的侧手柄。

  7. Alt+[时针旋转选中节点的侧手柄,步进为一个屏幕像素。

  8. Alt+]时针旋转选中节点的侧手柄,步进为一个屏幕像素。

  9. Alt+[时针旋转选中节点的侧手柄,步进为一个屏幕像素。

  10. Alt+]时针旋转选中节点的侧手柄,步进为一个屏幕像素。

  1. 调整手柄长度快捷键:

提示

Y 驿窗注:单侧手柄长度调整

首先,单侧手柄长度调整对四种类型的节点都有效,可能会导致节点类型发生改变,例如对称节点调整单侧手柄长度后变为平滑节点,两侧手柄不再等长。

其次,Linux系统如果想调整单侧手柄,可能需要先以 框选 的方式来选中目标节点,然后再对手柄进行操作。(鼠标点击的方式选择节点可能会导致双侧手柄的长度同时变化)

  1. <延长 侧手柄的长度,步进为首选项中设定的步进值。

  2. >缩短 侧手柄的长度,步进为首选项中设定的步进值。

  3. Ctrl+<缩短 侧手柄的长度,步进为首选项中设定的步进值。

  4. Ctrl+>延长 侧手柄的长度,步进为首选项中设定的步进值。

  5. Ctrl+<缩短 侧手柄的长度,步进为首选项中设定的步进值。

  6. Ctrl+>延长 侧手柄的长度,步进为首选项中设定的步进值。

  7. Alt+<缩短 侧手柄的长度,步进为1个屏幕像素。

  8. Alt+>延长 侧手柄的长度,步进为1个屏幕像素。

  9. Alt+<缩短 侧手柄的长度,步进为1个屏幕像素。

  10. Alt+>延长 侧手柄的长度,步进为1个屏幕像素。

提示

Y 驿窗注:首选项中设定的步进值

Inkscape的首选项中有关于步进的设置(编辑→首选项→行为→步进),其中规定了 << 这两个键的默认步进值为2,单位是px。这里的px不是屏幕像素,而是SVG像素。

辅助快捷键

  1. 移动节点:使用键盘上的方向键可以移动最后创建的节点的位置。Shift+方向键会按10倍步进移动,Alt+方向键会按一个像素步进移动。

  2. 鼠标连续创建节点时,按Ctrl键可以限制新节点相对前一节点的角度步进为15°的整数倍。

  3. 上面Ctrl键对节点产生的15°步进限制,用鼠标移动节点的手柄时同样有效。

  4. 按Ctrl键再用节点工具( tool-node )单击某个手柄,会删除该手柄。

  5. 按Ctrl键再移动某个手柄,会限制手柄仅改变长度,不改变方向。

  6. 按Alt键再移动某个手柄,会限制手柄的长度保持不变,仅改变方向。

  7. 按Ctrl键再移动某个节点,可以限制节点只能水平移动或垂直移动。

工具选项

  1. ( 1add-new ):插入节点。在选中的线段上插入一个新节点。如果同时选中多个线段,会在每一个线段上都插入一个新节点。

  2. ( 2insert ):在指定位置插入新节点:

    • 在X坐标最大处插入节点

    • 在X坐标最小处插入节点

    • 在Y坐标最大处插入节点

    • 在Y坐标最大处插入节点

  1. ( 3delete-node ):删除节点:把选中的节点删掉。

  2. ( 4join-node ):连接端点:用线段连接选中的端点(成对连接)。

  3. ( 5break ):节点处断开:曲线在选中的节点处断开,原节点变成重合在一起的两个端点。

  4. ( 6join-segment ):直线连接端点:用直线段连接选中的端点。

  5. ( 7delete-segment ):删除线段:删除两个节点之间的线段。

  6. ( 8type-cusp ):尖角节点:选中节点的类型变为尖角节点。

  7. ( 9type-smooth ):平滑节点:选中节点的类型变为平滑节点。

  8. ( 10type-symmetric ):对称节点:选中节点的类型变为对称节点。

  9. ( 11type-auto-smooth ):自动平滑节点:选中节点的类型变为自动平滑节点。

  10. ( 12to-line ):线段改直线:选中线段改为直线段。

  11. ( 13to-curve ):线段改曲线:选中线段改为曲线段。

  12. ( 14object-to-path ):对象转路径:选中的对象转为路径。

  13. ( 15stroke-to-path ):描边转路径:选中的对象的描边转为路径。

  14. ( X: ):x坐标:选中节点的x坐标,可以精确调整节点的横向位置。

  15. ( Y: ):y坐标:选中节点的y坐标,可以精确调整节点的纵向位置。

    提示

    Y 驿窗注:请参考选择工具中inkscape坐标系的特别之处

  16. ( 16show-clip ):显示剪裁路径:显示选中对象的剪裁路径。

  17. ( 17show-mask ):显示蒙版:显示选中对象的蒙版。

  18. ( 18pe-next ):显示下一个LPE参数:显示路径效果的下一个可编辑参数。

  19. ( 19node-transform ):显示变换手柄:显示选中的多个节点的变换手柄。通过手柄可以对形状进行变换调整。

  20. ( 20node-handles ):显示节点手柄:显示节点的手柄。如果突然发现被选中的平滑节点 不显示任何手柄,那么最好看一下这一项是否是未激活状态。

  21. ( 21path-outline ):显示路径轮廓(无LPE):显示路径的轮廓线,去除LPE效果。当LPE效果比较复杂时,可以用这个选项来查看原始路径。
