圆形工具

快捷键:E 或者 F5

圆形工具( tool-circle )可以用来画一个椭圆形、正圆形、饼形、弧形。

操作方法

  1. 画一个椭圆形

用鼠标左键点击圆形工具( tool-circle ),此时圆形工具被激活,然后鼠标左键在画布上点击并斜向拖动一段距离,然后松开鼠标即可。

  1. 画一个正圆形

与画椭圆形操作类似,只不过在画的时候要按住Ctrl键。

  1. 画一个饼形

  1. 先画一个圆形,然后用圆形工具( tool-circle )选中该圆形,如下面的左图。

  2. 用鼠标点击并向上拖动红色的小圆点;拖动时保持鼠标在圆形区域外侧移动,不要进入圆形区域内部。

  3. 拖动红色小圆点的位置可以调整饼形的形状;拖动时保持鼠标在圆形区域外侧移动,不要进入圆形区域内部。

../../_images/04-1.png

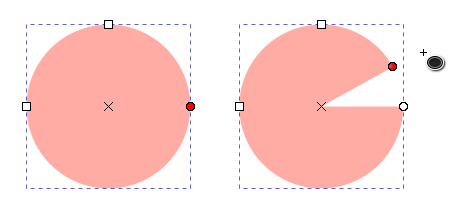

画一个饼形,鼠标要保持在圆形区域之外移动

  1. 画一个弧形

与画饼形操作类似,只不过要保持鼠标在圆形区域内部移动,不要移动到圆形区域外部。

../../_images/04-2.png

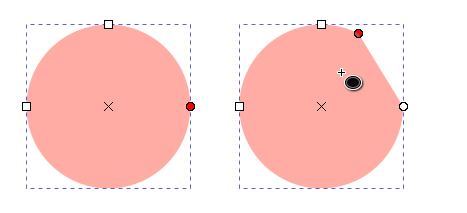

画一个弧形,鼠标要保持在圆形区域之内移动

弧形好像不太像,我们可以这样处理一下:

  1. 选中此弧形,然后按住Shift键不松手,点击窗口左下角的黑色调色板,添加一个黑色描边,并把描边宽度设置为1.00(右键点击窗口左下角描边字样右侧的数字,然后选择1),如下方左图。

  2. 然后鼠标点击调色板最左侧的叉,取消填充,效果如下方右图。

../../_images/04-3.png

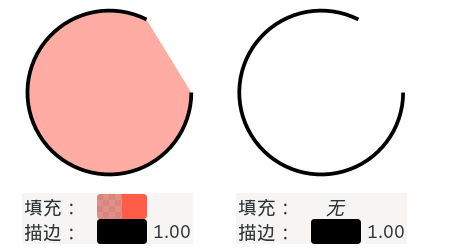

弧形添加描边,去掉填充

  1. 然后用圆形工具( tool-circle )点击此弧形,会显示手柄,如下面左图所示。其中有两个小圆形手柄,用鼠标移动其中一个,可以调整弧形的范围;鼠标要保持在弧形区域范围之内移动,不要移到弧形区域之外。

../../_images/04-4.png

调整弧形的范围,鼠标要保持在弧形区域范围之内移动

提示

Y 驿窗注:在对弧形或饼形进行范围调整时,鼠标的位置很关键:

  1. 如果鼠标移动的最后位置在弧形或饼形的范围之 ,那么调整的结果就是 弧形;

  2. 如果鼠标移动的最后位置在弧形或饼形的范围之 ,那么调整的结果就是 饼形;

  1. 按空格键可以临时切换到选择工具( tool-select ),再按空格键则切换回圆形工具。

工具选项

  1. ( Rx ):水平方向圆角半径:对于椭圆形,Rx≠Ry;对于正圆形,Rx=Ry。

  2. ( Ry ):垂直方向圆角半径:对于椭圆形,Rx≠Ry;对于正圆形,Rx=Ry。

  3. ( 起点 ):水平方向到弧形起点的角度。

  4. ( 终点 ):水平方向到弧形终点的角度。

  1. 这两个值可以用来精确控制弧形或饼形的范围。

  2. 起点值=终点值=0时,弧形变为完整的(椭)圆形。

  1. ( 3draw-segment ):用圆形工具( tool-circle )选中一个弧形后,点击此图标,可以马上转换为饼形。

  2. ( 4draw-ellipse-arc ):用圆形工具( tool-circle )选中一个饼形或者封闭弧形后,点击此按钮,可以马上转换为开放弧形。

  3. ( 5draw-ellipse-chord ):用圆形工具( tool-circle )选中一个饼形或者开放弧形后,点击此按钮,可以马上转换为封闭弧形。(封闭弧形也可以通过移动两端的小圆形手柄来调整范围)

  4. ( 6draw-ellipse-whole ):用圆形工具( tool-circle )选中一个饼形或者开放弧形或者封闭弧形后,点击此按钮,可以马上转换为完整的(椭)圆形

手柄

圆形有4个手柄:其中两个手柄可以对圆形进行缩放操作,另外两个手柄可以调整弧的起点和终点位置。
圆形的手柄如下图所示:
../../_images/04-6.png

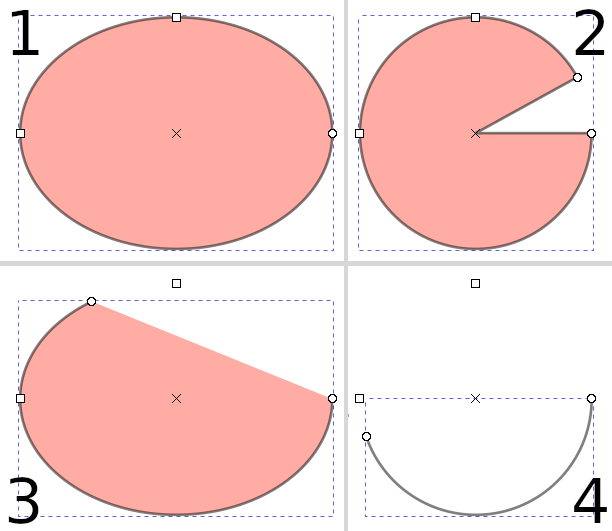

圆形的 4个手柄

说明如下:

  1. 手柄有两种形状,一种是小正方形,另一种是小圆形。

  2. 正方形手柄分别用来调整长轴方向和短轴方向的尺寸;圆形手柄用来调整弧的起点和终点。调整时使用圆形工具( tool-circle ) 。

  3. 上面图1中只显示了一个圆形手柄,其实是两个圆形手柄重叠了,用圆形工具( tool-circle )点击并拖动这个圆形手柄,就可以让重叠的两个手柄位置分开。

  4. 上面图3中上面的方形手柄显示在矩形虚线框之外,这是因为椭圆形的短轴长度超出了弧形的覆盖区域,而方形手柄的位置始终处于轴端位置,不会随弧形覆盖区域变化。

  5. 上面图4中两个方形手柄都显示在矩形虚线框之外,道理同上。


最近一次更新: 2022-07-21
