星形/多边形工具

快捷键: 或者 Shift+F9

星形工具( tool-star )可以用来画星形或者正多边形。

基本操作方法

  1. 画一个星形

用鼠标左键点击星形工具( tool-star ),此时星形工具被激活,然后鼠标左键在画布上点击并斜向拖动一段距离,然后松开鼠标即可。

  1. 画一个多边形

用鼠标左键点击星形工具,此时星形工具被激活,然后在窗口上方的星形工具选项中点击第一项多边形图标( 1polygon ),之后鼠标左键在画布上点击并斜向拖动一段距离,然后松开鼠标即可。

  1. 按空格键可以临时切换到选择工具( tool-select ),再按空格键则切换回星形工具。

工具选项

  1. ( 1polygon ):激活此选项后,可以画等边多边形。

  2. ( 2star ):激活此选项后,可以画星形。

  3. ( 角 ):边或角的数量。比如正六边形,这里数值应该为6;五角星形,这里数值应该为5 。

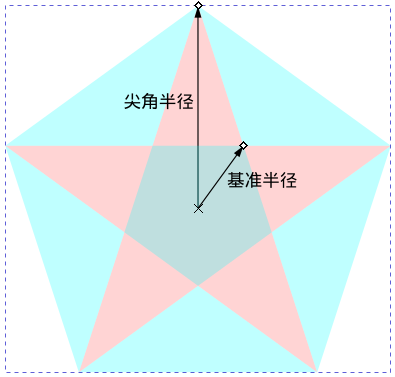

  4. ( 辐条比例 ):基准半径与尖角半径的比值,即尖角手柄到星形中心的距离除以基准手柄到星形中心的距离(参考下面右图)。画星形时会显示此选项,用来控制星形的形状,比如,一个正五角星的话,这里应该填写0.382 ;正六角星应该填写0.577。

  5. ( 圆角 ):把星形/多边形的尖角改为圆角。数值为0时表示保持尖角形态,不作圆角处理。

  6. ( 随机化 ):星形/多边形的尖角角度随机取值。注意,此方法会导致画出来的形状很奇怪。

手柄

星形有两个手柄,多边形有一个手柄。
手柄可以用来调整星形/多边形的形状。

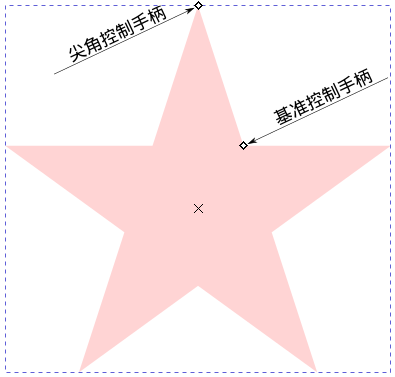

星形的两个手柄如下面左图所示:
../../_images/05-1.png ../../_images/05-3.png

提示

Y 驿窗注:上图中的尖角手柄未必在最上方的角上,也可能在另外四个尖角中的一个角上,具体位置取决于星形绘制时鼠标拖动的方向。

  1. 用星形工具( tool-star )点击星形,然后点击并拖动 尖角 手柄可以缩放尖角半径的长度(基准半径长度保持不变)和改变星形的角度。

  2. 如果上面第1步操作的同时按住Ctrl键,可以保持尖角半径的方向保持不变。

  3. 如果上面第1步操作的同时按住Shift键,可以调整尖角为圆角。

  4. 如果上面第1步操作的同时按住Alt键,可以调整尖角的角度为随机数值,最终得到的形状无法预测。

  5. 用星形工具( tool-star )点击星形,然后点击并拖动 基准 手柄可以缩放基准半径的长度(尖角半径长度保持不变)和改变基准半径的角度。

  6. 如果上面第5步操作的同时按住Ctrl键,可以保持基准半径的方向保持不变。

  7. 如果上面第5步操作的同时按住Shift键,可以调整尖角为圆角。

  8. 如果上面第5步操作的同时按住Alt键,可以调整基准的角度为随机数值,最终得到的形状无法预测。
