吸管工具

快捷键:D 或者 F7

吸管工具( tool-picker )用来拾取当前已有的颜色。如果当前有某个颜色已经存在,现在想在其它对象上使用这个颜色,那么可以用这个工具来快速得到并应用需要的颜色。

此工具可以拾取矢量图颜色,也可以拾取嵌入的位图的颜色。

操作方法

  1. 选择需要填充颜色的对象;

  2. 切换到吸管工具( tool-picker );

  3. 在需要拾取的颜色上点击即可。

  4. (目标对象已经填充成吸管工具点击位置的颜色)

  5. (吸管工具放在某颜色上方时,窗口下方的提示区域会显示该颜色的色值信息,类似下面这样的格式:

#ff00dd alpha 0.502
#ff00dd 表示颜色的RGB色值,形式是16进制:
ff表示R的色值为255,即16进制的ff换算成10进制为255;
00表示G的色值为0,即16进制的00换算成10进制为0;
dd表示B的色值为221,即16进制的dd换算成10进制为221;
(字母不区分大小写)
alpha 0.502 表示该颜色的不透明度,也叫alpha通道值,范围0到1;值越小越透明,0表示完全透明,1表示完全不透明。

辅助快捷键

  1. 拾取目标颜色的反色:Alt+点击;即拾取时按住Alt键。

  2. 拾取为描边色:默认拾取的颜色会应用到目标对象的填充色上,Shift+点击 则可以应用到目标对象的描边色上。

工具选项

不透明度

此工具只有 不透明度 这一个选项,即拾取颜色时如何处理alpha通道。
(alpha通道,即透明通道,用来存储不透明度数值;不透明度、透明度都是在说alpha值,即RGBA中的A值,只不过一个是反着说,一个是正着说)

虽然只有这一个选项,但这个选项有两个参数相互影响,一共产生三种组合结果,具体说明如下:

  1. ( 拾取 ):是否拾取透明通道。

如果未激活,拾取颜色时会对被拾取颜色RGBA值进行计算,把被拾取颜色的RGB值与A值混合,得到一个新RGB色值,新RGB色值的透明度被固定为完全不透明(A=100);然后,把这个结果应用到目标对象上。其结果是,目标对象的颜色效果与被拾取颜色效果在视觉上是一致的,但目标对象的RGB颜色完全不透明,而被拾取的RGB颜色有可能是透明的;相当于是不拾取透明通道。[组合一]

如果激活此选项,则会拾取颜色的真实RGB色值与透明度A;相当于是拾取透明通道。(目标对象是否会继承这里拾取的透明度数值A,还要看 赋予 是否激活)

../../_images/14-0.png

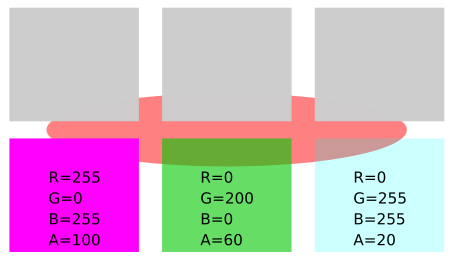

图 14-0: 拾取/赋予测试图

图14-0说明:

上面图14-0中,有六个色块,下面三个色块是将要拾取颜色的对象,RGBA值已经标明;拾取结果会应用到对应的正上方的灰色块中。之后我们对比上下两个色块的颜色RGBA值,来看拾取/赋予的组合效果。底下的红色椭圆形用来对比上面的色块是否透明。

下面图14-1是[组合一]的效果:
(组合一:不拾取透明+不赋予透明)
../../_images/14-1.png

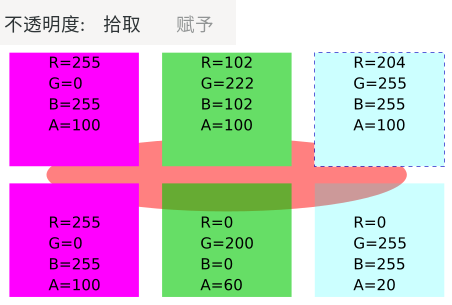

图 14-1: 组合一:拾取未激活,赋予未激活

图14-1说明:

对比14-1中上下色块的颜色效果与RGBA值会发现,上面拾取的结果与下方被拾取的颜色在视觉效果上完全一致,但上方的色块不透明度数值A全部是100,且RGB色值发生变化。不透明度A全部是100,是因为没有拾取透明通道;RGB色值发生变化是因为,在放弃下方色块的透明通道的情况下,要让上方色块的视觉效果与下方色块保持一致,只能通过修改上方色块的RGB色值来实现(即上方色块的RGB色值是从下方色块的RGBA值计算而来)。

(上图中 赋予 是灰色不可用,表示其只有在 拾取 激活后才可用)

  1. ( 赋予 ):是否向目标对象赋予透明通道。此选项只有在 拾取 按钮激活后才可以使用。

未激活时,目标对象不继承透明度数值;即目标对象得到的结果颜色的透明度值被固定为A=100,完全不透明;相当于是不向目标对象赋予透明通道。[组合二]

下面图14-2是[组合二]的效果:
(组合二:拾取透明+不赋予透明)
../../_images/14-2.png

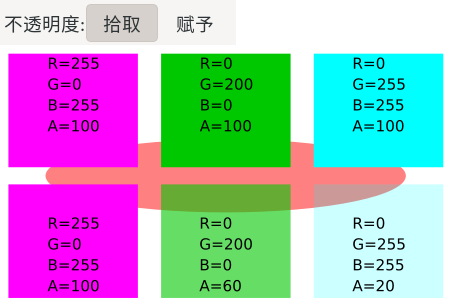

图 14-2: 组合二:拾取激活,赋予未激活

图14-2说明:

上面14-2是[组合二]的效果。对比上下色块会发现,上面绿色块与青色块的颜色和下方色块已经明显不一样了。原因是[组合二]按真实RGBA值从下方色块拾取颜色,但在赋予上方色块时只赋予了RGB值,没有赋予A值,即上方色块只继承了下方色块的RGB值,没继承A值。这导致的结果就是上下色块RGB值相同,但A值不同。

而14-2中品红色块上下一致的原因是,在对上方色块不赋予A时,等同于强制上方色块的A=100 ;下方被拾取颜色同样A=100;结果是上方品红色块与下方品红色块不仅RGB值相同,A值也完全相同,所以品红色块上下颜色完全一致。

下面图14-3是[组合三]的效果:
(组合三:拾取透明+赋予透明)

赋予 被激活后,目标对象会继承被拾取颜色的透明度数值;相当于是向目标对象赋予透明通道。

../../_images/14-3.png

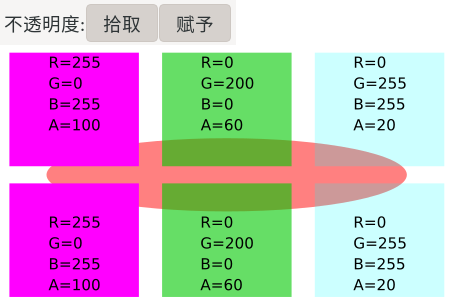

图 14-3: 组合三:拾取激活,赋予激活

图14-3说明:

在图14-3中,上方三个色块与下方三个色块完全一致,原因是拾取下方色块时,即拾取了RGB数值,也拾取了A数值;赋予上方色块时,也赋予了全部RGBA数值。结果就是目标对象颜色的RGBA与被拾取颜色RGBA完全一致,颜色视觉效果也完全相同。
