油漆桶工具

快捷键:U 或者 Shift+F7

油漆桶工具( tool-bucket )用来填充封闭区域的颜色。

提示

Y 驿窗注:油漆桶工具的计算规则与视图显示比例有关

油漆桶工具有一个特点,就是视图的显示比例被放大或缩小时,会影响填充结果的精确度:显示比例越大,填充就越精确。这是因为油漆桶工具的计算方法与屏幕像素有关,屏幕像素越多,结果就越精确。

所以,如果填充后发现有一些区域未填充时,可以尝试放大视图的显示比例(视图→缩放)后,再重新填充。

操作方法

  1. 切换到油漆桶工具( tool-bucket );

  2. 点击需要填充的对象。

  3. (默认情况下,油漆桶工具在填充时会使用最近一次使用的填充样式和描边样式)

  4. (如果想用不同的填充/描边样式进行新的填充,可以先切换到油漆桶工具,之后用油漆桶工具在下方色板上点击一个需要的颜色,之后再用油漆桶工具进行新的填充即可;描边样式可以在窗口左下角修改)

  5. (窗口右上角可以调整默认填充样式:右键点击会打开油漆桶工具首选项)

  6. 填充时,如果点击鼠标不松手并拖动鼠标,那么油漆桶工具会把鼠标经过的多个区域都进行填充。如果拖动鼠标的同时按住Alt键,则只填充区域不填充边框;否则会把鼠标经过的边框也按区域进行填充。

    ../../_images/15-1.svg

    图 15-1: 按Alt键拖动鼠标填充多个区域

  7. 填充时,如果被填充对象很小,那么填充不精确会导致部分区域未被填充。这种情况下,可以考虑放大该对象,然后按Shift键点击空白处继续填充,之后用节点工具( tool-node )来调整多次填充产生的间隙。

工具选项

  1. ( 算法规则 ):指定使用哪个参数来计算填充范围。可使用的选项有Visible Colors(可见色)、Red(红色)、Green(绿色)、Blue(蓝色)、Hue(色相)、Saturation(饱和度)、Lightness(明度)、Alpha(不透明度)。

    ../../_images/15-2.png

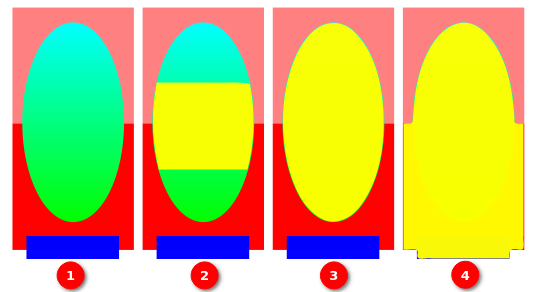

    图 15-2: 算法规则

图15-2说明:
  1. 1号图是原图,椭圆是从绿到青的渐变,上方红色块是R=255/G=B=0/A=50,下方红色块是R=255/G=B=0/A=100,底部横向蓝色块是R=G=0/B=255/A=100;

  2. 2号图是在对1号图中的椭圆中心进行黄色填充时,设置 阈值=10/算法规则为Visible Colors;

  3. 3号图是在对1号图中的椭圆中心进行黄色填充时,设置 阈值=10/算法规则为Red;

  4. 4号图是在对1号图中的椭圆中心进行黄色填充时,设置 阈值=10/算法规则为Alpha;

  1. ( 阈值 ):对颜色填充范围进行计算时的参考值。数值越大,填充的颜色范围越大,反之亦然。

    ../../_images/15-3.png

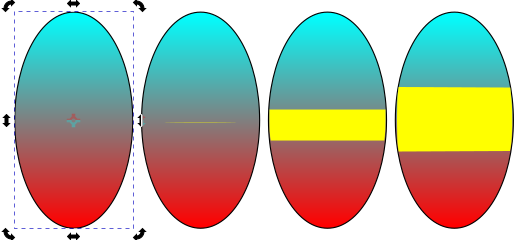

    图 15-3: 阈值示例

图15-3说明:

左侧是原图,从青色到红色渐变;右侧三张图是用油漆桶工具填充黄色到左侧原图中心时的效果,阈值分别为0、10、20 。

  1. ( 伸缩 ):填充区域时,相对原始区域的扩大量/缩小量。正值会扩大填充范围,负值会缩小填充范围。

    ../../_images/15-4.png

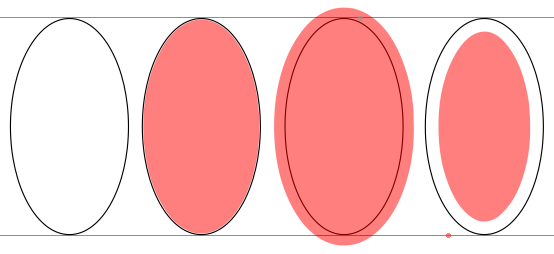

    图 15-4: 伸缩示例

图15-4说明:

从左向右依次为原图、伸缩=0、伸缩=20、伸缩= -20 。

  1. ( cm ):单位,默认为厘米。

  2. ( 闭合缺口 ):如果被填充区域不是完全封闭的区域,那么此选项可以对缺口进行识别,并通过选项来确定是否让填充止于缺口处。(填充结果会受显示比例影响)

    ../../_images/15-5.png

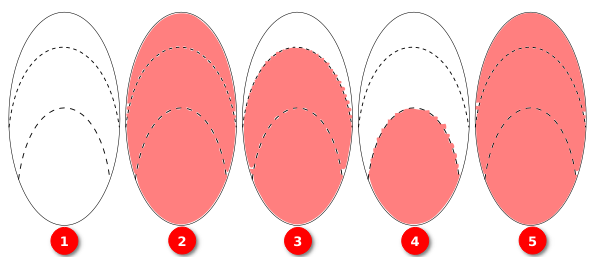

    图 15-5: 闭合缺口选项示例

图15-5说明:
  1. 1号图是原图,上下两条虚线是不同类型的虚线,主要区别是间隔不同(缺口尺寸);

  2. 2号图是在对1号图进行填充时,设置 闭合缺口 为None/Small;

  3. 3号图是在对1号图进行填充时,设置 闭合缺口 为Medium;

  4. 4号图是在对1号图进行填充时,设置 闭合缺口 为Large;

  5. 5号图是在对1号图进行填充时,同4号图一样,设置 闭合缺口 为Large,但把视图显示比例从100%放大为200%;

  6. (可见,通过调整 闭合缺口 这个选项,或者调整视图缩放比例,都可以影响带缺口区域的填充效果)

  7. (5号图与2号图的填充效果并不完全一致,从二者顶部的白色间隙可以看到有细微不同;原因是5号图在填充时放大了视图的显示比例,这种情况下填充时屏幕上像素更多,所以填充就更精确,导致白色间隙更小)

  8. (填充运算可能需要一些时间,看起来像是卡顿)


最近一次更新: 2022-07-21
