钢笔工具

快捷键:B 或者 Shift+F6

钢笔工具( tool-pen )即也叫贝塞尔曲线工具,专门用来绘制路径。此工具通常要与节点工具( tool-node )配合使用。

贝塞尔曲线最典型的应用就是各种字体,包括英文字体和中文字体。

提示

Y 驿窗注:贝塞尔曲线(Bezier Curve)工具非常强大也非常专业,绝大多数与图形图像有关的软件,比如AI、Blender、CorelDRAW、GIMP、PS等,都会有贝塞尔曲线工具。所以,如果希望成为行业内的专业人员,请务必熟练掌握贝塞尔曲线工具与节点工具( tool-node ),两者配合使用,可以创建极为复杂且极为精准的路径。

关于节点工具的详细说明,请参考 节点工具

操作方法

  1. 切换到钢笔工具( tool-pen )后,先确保工具选项激活了( 1bezier )图标,然后鼠标在画布上点击并拖动一段距离然后松开鼠标,此时第一个节点已经创建完成;继续把鼠标移动到另一个位置,然后点击并拖动,再松开鼠标,此时第二个节点创建完成。两个节点之间的线就是一段路径,也叫贝塞尔曲线。

  2. 按空格键可以临时切换到选择工具( tool-select ),再按空格键则切换回钢笔工具。

  3. 对于生成的曲线,您可以设置填充属性和描边属性,效果类似于圆形工具创建的弧。

  4. 继续上述操作会得到更长更复杂的路径。

  5. 路径绘制完成后,点击鼠标右键或者按Enter键即可结束路径绘制。

  6. 如果想创建直线路径,那么每一次点击时不要拖动鼠标,点击后直接松开鼠标,然后继续下一次点击,如些操作,可以得到直线型路径。

  7. 路径绘制过程中,按Delete键或者Del键,可以删除最后创建的节点,从前一个节点继续绘制;连续按Delete键或者Del键,会依次删除最后创建的节点。Ctrl+Z可以代替Delete键或者Del键。

  8. 路径绘制过程中,如果想删除整个路径,或者取消当前绘制的整个路径,可以按Esc键。

  9. 如果想在一个已有的路径上继续绘制,请选中该路径,然后点击一个端点(或者点击一个端点并拖动一段距离),然后松开鼠标,之后按上面的方法继续绘制就可以。

  10. 如果想封闭路径,请在路径绘制好以后,点击第一个端点即可。

贝塞尔曲线的构成

贝塞尔曲线由以下三个参数要素构成:

  • 节点

  • 节点手柄

  • 相邻节点之间的线段

两个节点连接就成为一条曲线,每条曲线都有两个节点。一条曲线的一个节点与另一条曲线的一个节点相连接,形成由三个节点和两条曲线组成的路径。如此往复,形成更复杂的路径。

在路径中,每一个节点都可以有一个手柄。直线两端的节点不需要手柄。复杂连续的曲线等同于多条简单曲线的端点相互连接而来。

../../_images/8-1-1.png ../../_images/8-1-2.png ../../_images/8-1-4.png

图 -1:贝塞尔曲线的构成 (点击查看大图 )

关于节点的详细说明,请参考 节点工具

路径填充规则

当路径比较复杂时,例如路径本身相互重叠,那么填充时就需要有一定的规则,否则无法准确计算。Inkscape的填充规则有两个,一个是奇偶规则,另一个是非零规则。注意,这些规则仅适用于填充,不适用于描边。

  • 奇偶规则( even-odd );

  • 非零规则( nonzero );

奇偶规则与非零规则的设置位置:

../../_images/07-4.png

奇偶与非零设置

我们来看两个示例:

../../_images/02-3.svg

奇偶与非零示例 -1 (svg原图 )

上面示例-1是一条稍微复杂的路径,左图没有填充,只有描边;中间是奇偶填充;右侧是非零填充。

../../_images/02-2.svg

奇偶与非零示例 -2 (svg原图 )

示例-2中的填充看起来更复杂。所以,在创建复杂的路径对象时,用多个简单路径进行组合从而得到复杂路径,有时可以避免很多问题。

工具选项

  1. ( 1bezier ):常规模式。此模式下,点击不拖动会创建直线,点击拖动会创建曲线。

  2. ( 2spiro ):螺旋线模式。此模式下,inkscape会尝试用螺旋线来连接所有新创建的节点。(节点手柄可能会失效)

  3. ( 3bspline ):B样条曲线。此模式下,会限制只能绘制B样条曲线。

  4. ( 4polyline ):直线模式。此模式下只能画直线,不能画弯线。

  5. ( 5polyline-paraxial ):坐标模式。此模式下,只能画直线,且第一条直线决定了后续所有直线的方向。通常相邻的两条直线相互垂直。

绘制过程中,您可以把接下来要画的90°垂直直线改为0°直线,方法是按Shift键。

  1. ( Shape ):形状模式。此模式下,在路径绘制完成后,会为路径添加一个形状(类似笔刷),具体形状取决于以下内容:

  1. 无:不添加任何形状。

  2. 三角正向:从起点到终点画一个三角形,终点为三角形的尖角,起点为三角形的底部。

  3. 三角逆向:从起点到终点画一个三角形,三角形的方向与上面的 三角正向 相反。

  4. 椭圆:从起点到终点画一个椭圆形。

  5. 从剪贴板:从起点到终点画一个形状,此形状之前已经复制到剪贴板中。例如画一个星形,然后把这个星形复制到剪贴板,再用钢笔工具使用 从剪贴板 选项画一段路径,路径画好后会自动生成一个沿路径变形的星形。

  6. 从剪贴板弯折:调用 LPE→弯折 功能应用到剪贴板中的对象上使其变形。此操作不仅应用形状,也应用描边、填充和尺寸。

因为是调用的LPE(路径效果)功能,所以,可以在菜单 路径→路径效果 中进行后续调整。

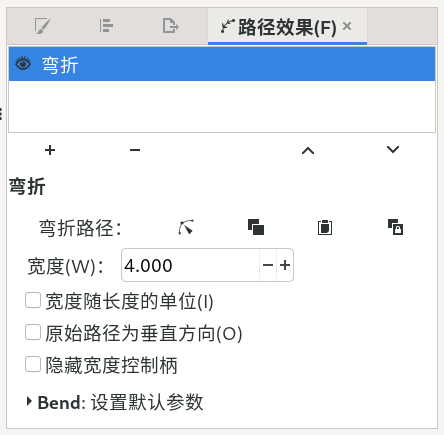

../../_images/08-9.png

对应的 LPE→弯折

另外,用节点工具框选生成的对象后,会显示一个弯折宽度控制柄(小菱形),用鼠标拖拽此控制柄可以调整宽度;此控制柄的功能与 LPE→弯折 中的 宽度 等同,与工具选项中的 缩放 也等同:

../../_images/08-11.png

左侧小菱形是弯折宽度控制柄

  1. 最近应用:inkscape会记住最后一次的设置,选择此项,就表示使用最后一次的设置。(有时会结果比较奇怪)

../../_images/08-4.png

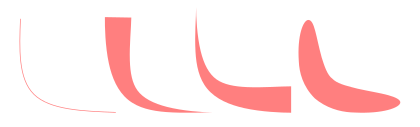

形状示例 1,从左到右依次为:无、三角正向、三角逆向、椭圆

../../_images/08-5.png

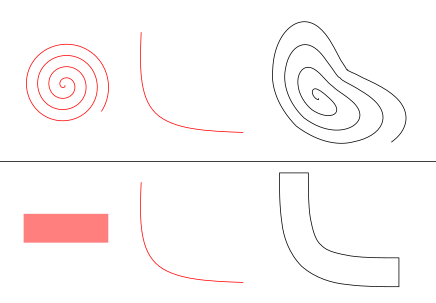

形状示例 2,从剪贴板

示例2说明:上下两组,每组从左到右有三个对象,左侧对象是已经画好的一个形状,把形状复制到剪贴板中;中间对象是用钢笔工具创建的路径,工具选项中的 形状 选择“从剪贴板”;右侧对象是路径创建好以后自动根据剪贴板内容生成的最终效果。

../../_images/08-6.png

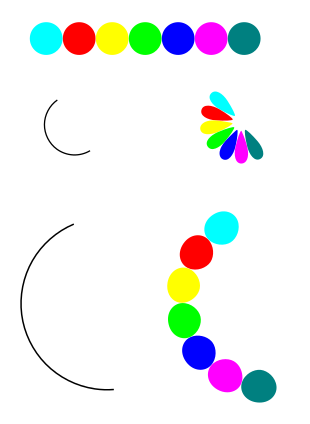

形状示例 3,从剪贴板弯折

示例3说明:最上面一行对象是提前画好的一个形状(七个圆球),已经填充了颜色并组成一个群组,复制到剪贴板。中间行左侧曲线是画的路径;中间行右侧对象是路径画好后自动根据剪贴板内容生成的最终效果。最下面左侧曲线是画的路径,只不过尺寸更大一些;最下面右侧对象是路径画好后自动根据剪贴板内容生成的最终效果。

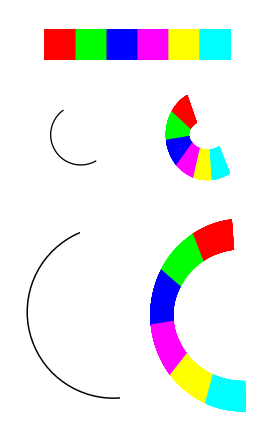

下面示例4与示例3类似:

../../_images/08-7.png

形状示例 4,从剪贴板弯折

  1. ( 缩放 ):针对前一项Shape使用。此选项会按比例缩放即将应用到路径上的形状(包括剪贴板中的对象),然后再按路径弯折:

    ../../_images/08-8.png

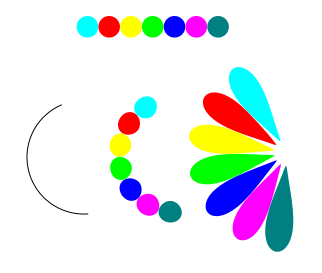

    形状示例 5,从剪贴板弯折,缩放=4

示例5说明:下面中间的对象是缩放=1;其它参数不变。如果修改缩放=4,然后重新画一个相同大小和形状的路径,会得到右侧的效果。


最近一次更新: 2022-07-21
